阀体/Valve body:CF8
阀瓣/Valve disc:1Cr18Ni9Ti
弹簧/Spring:1Cr18Ni9
主密封件/Mian seal:1Cr18Ni9Ti
公称压力/Nominal pressure:4.0MPa
设计温度/Design temperature:-196℃~+80℃
适用介质/Applicable medium:LNG 、LO2 、LN2 、LAr
连接方式/Connection method:法兰安装
公称通径/Nominal diameter:40mm

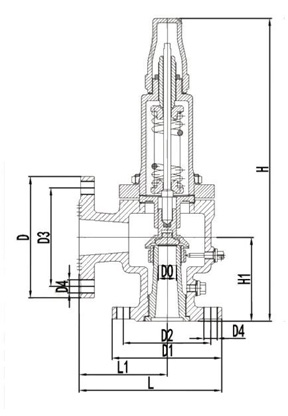

| 型号MODEL | 主要外形和连接尺寸/Main form and the connection size(mm) | |||||||||||
| H | H1 | L | L1 | D | DO | D1 | D2 | D3 | D4 | 整定压力(MPa) | 公称压力(MPa ) | |
| DAH-40A0 | 413.5 | 114.5 | 195 | 120 | φ165 | φ25 | φ150 | φ110 | φ125 | 8-φ18 | 0~1 | 4.0 |
| DAH-40A1 | 413.5 | 114.5 | 195 | 120 | φ165 | φ25 | φ150 | φ110 | φ125 | 8-φ18 | 1~2 | 4.0 |
| DAH-40A2 | 413.5 | 14.5 | 195 | 120 | φ165 | φ25 | φ150 | φ110 | φ125 | 8-φ18 | 2~3 | 4.0 |
| DAH-40A3 | 413.5 | 114.5 | 195 | 120 | φ165 | φ25 | φ150 | φ110 | φ125 | 8-φ18 | 3~4 | 4.0 |
