阀体/Valve body:CF8
阀瓣/Valve disc:1Cr18Ni9Ti
弹簧/Spring:1Cr18Ni9
主密封件/Mian seal:1Cr18Ni9Ti
公称压力/Nominal pressure:4.0MPa
设计温度/Design temperature:-196℃~+80℃
适用介质/Applicable medium:LNG 、LO2 、LN2 、LAr
连接方式/Connection method:螺纹
公称通径/Nominal diameter:25mm

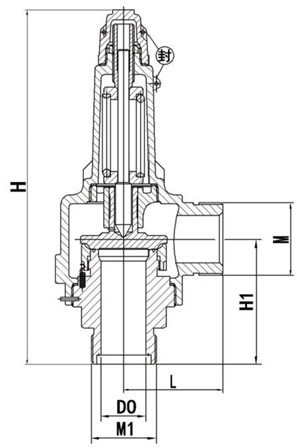

| 型号MODEL | 主要外形和连接尺寸/Main form and the connection size(mm) | |||||||
| H | H1 | M | M1 | L | D0 | 整定压力(MPa) | 公称压力( MPa) | |
| DAH-25A0 | 197 | 69.5 | M40*2 | M36*2 | 60 | φ25 | 0~1 | 4.0 |
| DAH-25A1 | 197 | 69.5 | M40*2 | M36*2 | 60 | φ25 | 1~2 | 4.0 |
| DAH-25A2 | 197 | 69.5 | M40*2 | M36*2 | 60 | φ25 | 2~3 | 4.0 |
| DAH-25A3 | 197 | 69.5 | M40*2 | M36*2 | 60 | φ25 | 3~4 | 4.0 |
